PHW-200-AS
Piezohannas
PHW-200-AS
Transdutor ultrassônico de aço inoxidável 200kHz para medição de 100m de profundidade
Parâmetros técnicos:
Itens | Parâmetros técnicos | Imagem | |
Nome | Transdutor ultrassônico subaquático de 200kHz |
| |
Modelo | PhC-200-AS | ||
Frequência | 200kHz ±5% | ||
Distância de detecção | 0.60～100m | ||
LMPedance paralelo mínimo | 3000Ω ± 20％ | ||
1200pf ± 20％@1KHz | |||
Sensibilidade | Sem carga drivingvOLTAGE:：200 Vpp、Distância:0.7m、 Amplitude: 200 mV | ||
-10～+50 ℃ | |||
(Largura de feixe) Feixe de meia potência width@-3db:16.7° ±10%， Ângulo agudo40° ±10% | |||
Material de moradia | 304 | ||
uso | localizador de alcance submarino | ||
Veja o desenho da estrutura do produto para obter detalhes | |||
Nível de proteção | IP68 | ||
Peso | 62g ± 5％ （comprimento do fio：2.5m） | ||
Instruções de ligação | Branco: transdutor +, preto: transdutor -; | ||

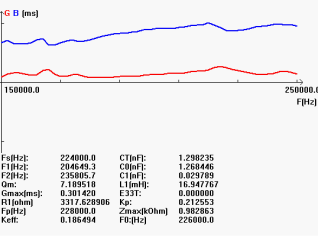

Curva de admissão | Diagrama da estrutura do produto | ||
|
| ||
Diagrama de blocos de transdutor ultrassônico :
Diagrama esquemático do sensor de temperatura (Modelo: MF58_502F3470):
Instruções de cabo de tipo integrado:
1. Instrução de Transdutor: Interface (3pin, 2,54mm Terminal)
Vermelho: transdutor +
Branco: Transdutor -
Preto: blindagem
2.Cable Instrução do sensor de temperatura: interface (3pin, 2,0 mm Terminal)
Vermelho e preto são fiação do sensor de temperatura
Tipo de divisão: cabo de 10m padrão, com cada 50m adicional de cabo, a atenuação do sinal é de 6dB
Instruções de fiação de três núcleos:
Vermelho: transdutor +
Azul: sensor de temperatura +
Preto: público-
Instruções de fiação de quatro núcleos:
Vermelho: transdutor +
Amarelo: Transdutor-
Azul, preto: sensor de temperatura
Transdutor ultrassônico de aço inoxidável 200kHz para medição de 100m de profundidade
Parâmetros técnicos:
Itens | Parâmetros técnicos | Imagem | |
Nome | Transdutor ultrassônico subaquático de 200kHz |
| |
Modelo | PhC-200-AS | ||
Frequência | 200kHz ±5% | ||
Distância de detecção | 0.60～100m | ||
LMPedance paralelo mínimo | 3000Ω ± 20％ | ||
1200pf ± 20％@1KHz | |||
Sensibilidade | Sem carga drivingvOLTAGE:：200 Vpp、Distância:0.7m、 Amplitude: 200 mV | ||
-10～+50 ℃ | |||
(Largura de feixe) Feixe de meia potência width@-3db:16.7° ±10%， Ângulo agudo40° ±10% | |||
Material de moradia | 304 | ||
uso | localizador de alcance submarino | ||
Veja o desenho da estrutura do produto para obter detalhes | |||
Nível de proteção | IP68 | ||
Peso | 62g ± 5％ （comprimento do fio：2.5m） | ||
Instruções de ligação | Branco: transdutor +, preto: transdutor -; | ||
Curva de admissão | Diagrama da estrutura do produto | ||
|
| ||
Diagrama de blocos de transdutor ultrassônico :
Diagrama esquemático do sensor de temperatura (Modelo: MF58_502F3470):
Instruções de cabo de tipo integrado:
1. Instrução de Transdutor: Interface (3pin, 2,54mm Terminal)
Vermelho: transdutor +
Branco: Transdutor -
Preto: blindagem
2.Cable Instrução do sensor de temperatura: interface (3pin, 2,0 mm Terminal)
Vermelho e preto são fiação do sensor de temperatura
Tipo de divisão: cabo de 10m padrão, com cada 50m adicional de cabo, a atenuação do sinal é de 6dB
Instruções de fiação de três núcleos:
Vermelho: transdutor +
Azul: sensor de temperatura +
Preto: público-
Instruções de fiação de quatro núcleos:
Vermelho: transdutor +
Amarelo: Transdutor-
Azul, preto: sensor de temperatura
