PHA-200-01VF
Piezohannas
PHA-200-01VF

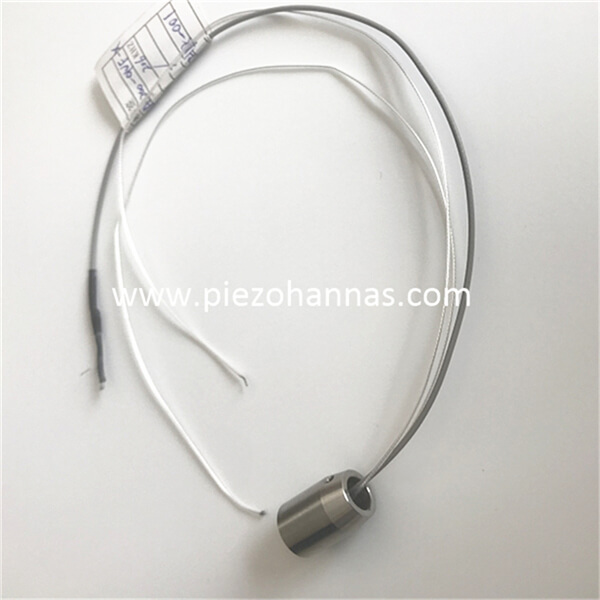

Transdutor ultrassônico de aço inoxidável de aço inoxidável para medidores de fluxo de gás
Itens | Parâmetros técnicos | Imagem | |
Nome | 200kHz transdutor ultrassônico |
| |
Modelo | PhA-200-01VF | ||
Frequência | 200kHz ±5% | ||
Distância de detecção | 0.10～1,5m | ||
Mínimo Paralelo lmpedance | 1720Ω ± 20％ | ||
450pf ± 20 ％ @1kHz | |||
Sensibilidade | Tensão de direção: 800VPP ， Distância: 0,3m ， Amplitude do eco: 40mv | ||
-40～+80 ℃ | |||
≤1Quilos ou 0.1MPa | |||
| (Largura de feixe) Largura do feixe de meia potência@-3db: 7 ° ± 2， Ângulo agudo:16 ° ± 4 | ||
Habitação Material | aço inoxidável | ||
Uso | Anemorumbômetro, gásFLUSTERMETER | ||
Veja o diagra de estruturam abaixo | |||
Nível de proteção | IP68 | ||
Peso | 14g ± 5％ （comprimento：25cm） | ||
Instruções de ligação | Tipo integrado ： vermelho+， branco- ， preto: fio blindado ； O sensor de temperatura é opcional
| ||

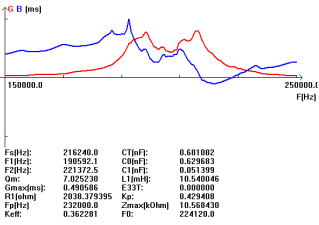

Curva de admissão | Diagrama da estrutura do produto | ||
|
| ||

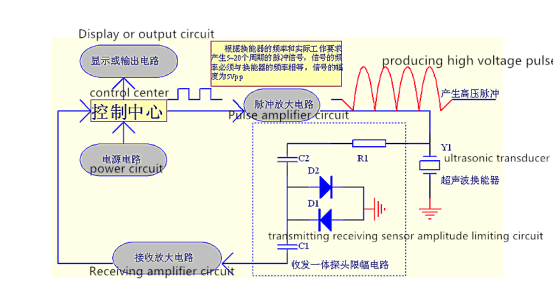

Diagrama de bloqueio de vocêTransdutor de distância ltrassônica :

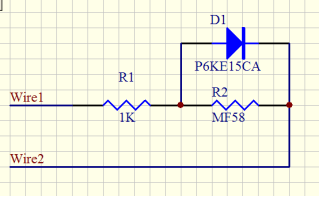

Diagrama esquemático do sensor de temperatura:
Integrado Digite Instrução do cabo:
1. Instrução de Transdutor: Interface (3pin, 2,54mm Terminal)
Vermelho: transdutor +
Branco: Transdutor -
Preto: blindagem
Inscriçãopor Medidor de fluxo de gás
Industrial medidores de fluxo de gás são amplamente utilizados para aplicações de líquido e água, há muito tempo aceita que a pinça na tecnologia de fluxo de fluxo de gás não possa ser aplicada à medição do fluxo de gás de massa principalmente devido a limites fundamentais de medição teórica. A energia sonora transmitida é recebida pelos transdutores ultrassônicos tradicionais. No entanto, os avanços na pinça na tecnologia e no processamento de medição de fluxo de gás significaram que, apesar dos níveis mais baixos de impedância acústica e níveis mais altos de atenuação na maioria dos gases, um grampo no medidor de fluxo de gás agora pode medir os tempos de trânsito nos gases em que as taxas de sinal / ruído são extremamente baixo. Agora é possível medir gás natural, vapor, ar comprimido, hidrogênio, ar comprimido e muitos mais usando o grampo em medidores de fluxo.
Transdutor ultrassônico de aço inoxidável de aço inoxidável para medidores de fluxo de gás
Itens | Parâmetros técnicos | Imagem | |
Nome | 200kHz transdutor ultrassônico |
| |
Modelo | PhA-200-01VF | ||
Frequência | 200kHz ±5% | ||
Distância de detecção | 0.10～1,5m | ||
Mínimo Paralelo lmpedance | 1720Ω ± 20％ | ||
450pf ± 20 ％ @1kHz | |||
Sensibilidade | Tensão de direção: 800VPP ， Distância: 0,3m ， Amplitude do eco: 40mv | ||
-40～+80 ℃ | |||
≤1Quilos ou 0.1MPa | |||
| (Largura de feixe) Largura do feixe de meia potência@-3db: 7 ° ± 2， Ângulo agudo:16 ° ± 4 | ||
Habitação Material | aço inoxidável | ||
Uso | Anemorumbômetro, gásFLUSTERMETER | ||
Veja o diagra de estruturam abaixo | |||
Nível de proteção | IP68 | ||
Peso | 14g ± 5％ （comprimento：25cm） | ||
Instruções de ligação | Tipo integrado ： vermelho+， branco- ， preto: fio blindado ； O sensor de temperatura é opcional
| ||
Curva de admissão | Diagrama da estrutura do produto | ||
|
| ||
Diagrama de bloqueio de vocêTransdutor de distância ltrassônica :
Diagrama esquemático do sensor de temperatura:
Integrado Digite Instrução do cabo:
1. Instrução de Transdutor: Interface (3pin, 2,54mm Terminal)
Vermelho: transdutor +
Branco: Transdutor -
Preto: blindagem
Inscriçãopor Medidor de fluxo de gás
Industrial medidores de fluxo de gás são amplamente utilizados para aplicações de líquido e água, há muito tempo aceita que a pinça na tecnologia de fluxo de fluxo de gás não possa ser aplicada à medição do fluxo de gás de massa principalmente devido a limites fundamentais de medição teórica. A energia sonora transmitida é recebida pelos transdutores ultrassônicos tradicionais. No entanto, os avanços na pinça na tecnologia e no processamento de medição de fluxo de gás significaram que, apesar dos níveis mais baixos de impedância acústica e níveis mais altos de atenuação na maioria dos gases, um grampo no medidor de fluxo de gás agora pode medir os tempos de trânsito nos gases em que as taxas de sinal / ruído são extremamente baixo. Agora é possível medir gás natural, vapor, ar comprimido, hidrogênio, ar comprimido e muitos mais usando o grampo em medidores de fluxo.
