PHA-2000-01L
Piezohannas
PHA-200-01L
Transdutor ultrassônico de aço inoxidável de 200kHz para sensor de velocidade do vento
Parâmetros técnicos:
Itens | Parâmetros técnicos | Imagem | |
Nome | 200kHz transdutor ultrassônico |
| |
Modelo | PhA-200-01L | ||
Frequência | 200kHz ±5% | ||
Distância de detecção | 0.10～1,5m | ||
Mínimo Paralelo lmpedance | 320Ω ± 20％ | ||
500pf ± 20％@1KHz | |||
Sensibilidade | Tensão de direção：800VPP，Distância:0,3m， Amplitude de eco：30mv | ||
-40～+80 ℃ | |||
≤3Quilos ou 0,3MPa | |||
| (Largura de feixe) Largura do feixe de meia potência@-3db: 8 ° ± 2， Ângulo agudo:20 ° ± 4 | ||
Habitação Material | aço inoxidável | ||
Uso | transdutor ultrassônico，Anemorumbômetro， | ||
IP68 | |||
Nível de proteção | 13g ± 5％ （ LEngth：20cm） | ||
Peso | integratTipo ED：conector：Vermelho+，Branco-，Preto: fio blindado | ||

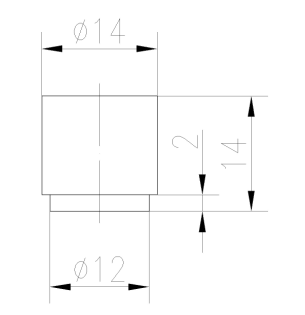

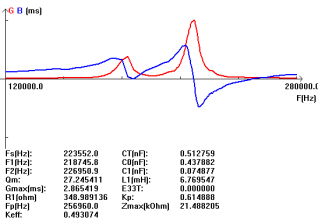

Curva de admissão | Diagrama da estrutura do produto | ||
|
| ||
Diagrama de blocos de transdutor de distância ultrassônica :

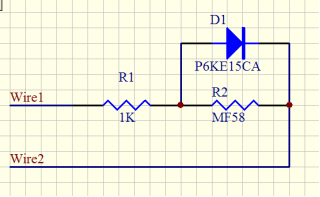

Diagrama esquemático do sensor de temperatura:
Integrado Digite Instrução do cabo:
1. Instrução de Transdutor: Interface (3pin, 2,54mm Terminal)
Vermelho: transdutor +
Branco: Transdutor -
Preto: blindagem
2.Cable Instrução do sensor de temperatura: interface (3pin, 2,0 mm Terminal)
Vermelho e preto são fiação do sensor de temperatura
Transdutor ultrassônico de aço inoxidável de 200kHz para sensor de velocidade do vento
Parâmetros técnicos:
Itens | Parâmetros técnicos | Imagem | |
Nome | 200kHz transdutor ultrassônico |
| |
Modelo | PhA-200-01L | ||
Frequência | 200kHz ±5% | ||
Distância de detecção | 0.10～1,5m | ||
Mínimo Paralelo lmpedance | 320Ω ± 20％ | ||
500pf ± 20％@1KHz | |||
Sensibilidade | Tensão de direção：800VPP，Distância:0,3m， Amplitude de eco：30mv | ||
-40～+80 ℃ | |||
≤3Quilos ou 0,3MPa | |||
| (Largura de feixe) Largura do feixe de meia potência@-3db: 8 ° ± 2， Ângulo agudo:20 ° ± 4 | ||
Habitação Material | aço inoxidável | ||
Uso | transdutor ultrassônico，Anemorumbômetro， | ||
IP68 | |||
Nível de proteção | 13g ± 5％ （ LEngth：20cm） | ||
Peso | integratTipo ED：conector：Vermelho+，Branco-，Preto: fio blindado | ||
Curva de admissão | Diagrama da estrutura do produto | ||
|
| ||
Diagrama de blocos de transdutor de distância ultrassônica :
Diagrama esquemático do sensor de temperatura:
Integrado Digite Instrução do cabo:
1. Instrução de Transdutor: Interface (3pin, 2,54mm Terminal)
Vermelho: transdutor +
Branco: Transdutor -
Preto: blindagem
2.Cable Instrução do sensor de temperatura: interface (3pin, 2,0 mm Terminal)
Vermelho e preto são fiação do sensor de temperatura
