PHA-200-01C
Piezohannas
PHA-200-01C

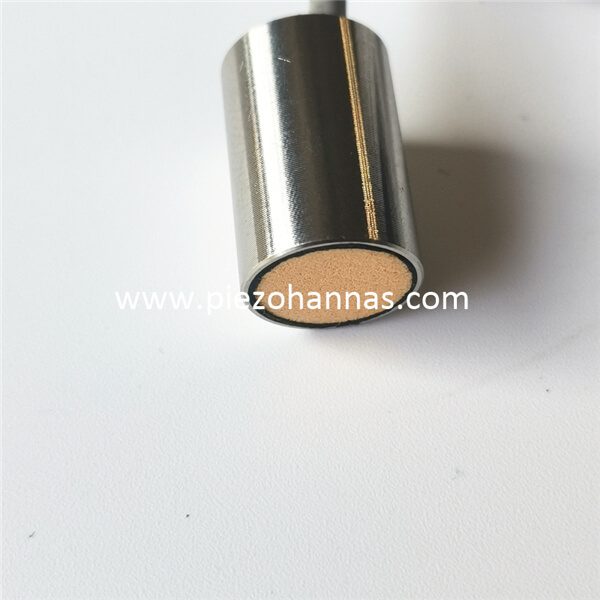

Transdutor ultrassônico de aço inoxidável de 200kHz para sensor de nível
Parâmetros técnicos:
Itens | Parâmetros técnicos | Imagem | |
Nome | 200kHz ultrassônicotransdutor |
| |
Modelo | PHA-200-01C | ||
Frequência | 200kHz ± 5% | ||
Distância de detecção | 0.10～1,5m | ||
Mínimo Paralelo lmpedance | 1000Ω ± 20％ | ||
450pf ± 20％@1KHz | |||
Sensibilidade | Tensão de direção: 800VPP ， Distância: 0,3m ， Amplitude de eco: 35mv | ||
-40～+80 ℃ | |||
≤3Quilos ou 0,3MPa | |||
| (Largura de feixe)Largura do feixe de meia potência@-3db: 8 ° ± 2 ， Ângulo agudo:20 ° ± 4 | ||
Habitação Material | 304 aço inoxidável | ||
Uso | Ultrassônico nível medidor,Monitoramento,À prova de colisão, Segurança | ||
Tamanho:12*10 | |||
Nível de proteção | IP68 | ||
Peso | 12g ± 5％（Comprimento ： 40cm) | ||
Instruções de ligação | Tipo integrado ： vermelho+， branco- ， preto: fio blindado | ||
Curva de admissão | Diagrama da estrutura do produto | ||
|
| ||
Esquema de circuito de teste de Transdutor:
Aplicação de medição de distância:
Como o nome indica, os sensores ultrassônicos medem a distância usando ondas ultrassônicas. A cabeça do sensor emite uma onda ultrassônica e recebe a onda refletida de volta do alvo. Os sensores ultrassônicos medem a distância do alvo medindo o tempo entre a emissão e a recepção. Um sensor óptico possui um transmissor e receptor, enquanto um sensor ultrassônico usa um único elemento ultrassônico para emissão e recepção. Em um sensor ultrassônico do modelo reflexivo, um único oscilador emite e recebe ondas ultrassônicas alternadamente. Isso permite a miniaturização da cabeça do sensor.
