PHA-40-12B-F
Piezohannas
PHA-40-12B-F
Transdutor ultrassônico piezoelétrico de 40kHz para sensor de nível
Especificação:
Itens | Parâmetros técnicos | Imagem | |
Nome | Transdutor ultrassônico de 40kHz |
| |
Modelo | PHA-40-12B-F | ||
Frequência | 40kHz ± 5% | ||
Distância de detecção | 0.5～12m | ||
LMPedance paralelo mínimo | 4400Ω ± 20％ | ||
4600pf ± 20％@1KHz | |||
Sensibilidade | carregar tensão de direção：700VPP ， Distância: 0,6m， ECHO Amplitude: 600mV | ||
-40～+80 ℃ | |||
≤3kilos ou 0,3MPa | |||
(Largura de feixe) Largura do feixe de meia potência@-3db: 9 ° ± 10%， Ângulo nítido: 21 ° ± 10% | |||
Material de moradia | Pom | ||
Uso | Medidor de nível ultrassônico, monitoramento, anti -colisão, segurança | ||
Nível de proteção | IP68 | ||
Peso | 880g ± 5％（10M） | ||
Instruções de ligação | tipo separado（quatro fios):Vermelho:transdutor+、branco： transdutor-、azul，preto: sensor de temperatura（MF58） ；tipo separado（Três fios):Vermelho:transdutor+、Azul: sensor de temperatura+、Preto：Linha comum－ ； | ||
Curva de admissão | Diagrama da estrutura do produto | ||
|
| ||
Aplicação de medição de nível ultrassônico:
In Ultrassônico não contacto Medição de nível, o sensor emite pulsos ultrassônicos na direção do meio, que os reflete de volta.O tempo decorrido da emissão à recepção dos sinais é proporcional ao nível no tanque. Os sensores ultrassônicos são ideais para aplicações padrão simples, tanto para líquidos e para sólidos.

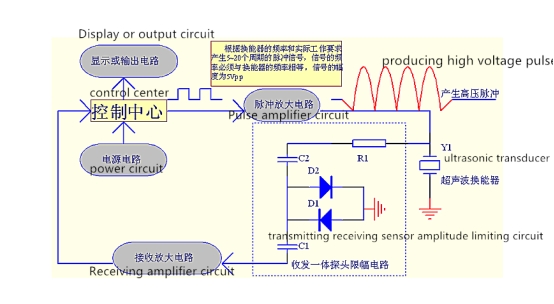

Circuito de direção:
Transdutor ultrassônico piezoelétrico de 40kHz para sensor de nível
Especificação:
Itens | Parâmetros técnicos | Imagem | |
Nome | Transdutor ultrassônico de 40kHz |
| |
Modelo | PHA-40-12B-F | ||
Frequência | 40kHz ± 5% | ||
Distância de detecção | 0.5～12m | ||
LMPedance paralelo mínimo | 4400Ω ± 20％ | ||
4600pf ± 20％@1KHz | |||
Sensibilidade | carregar tensão de direção：700VPP ， Distância: 0,6m， ECHO Amplitude: 600mV | ||
-40～+80 ℃ | |||
≤3kilos ou 0,3MPa | |||
(Largura de feixe) Largura do feixe de meia potência@-3db: 9 ° ± 10%， Ângulo nítido: 21 ° ± 10% | |||
Material de moradia | Pom | ||
Uso | Medidor de nível ultrassônico, monitoramento, anti -colisão, segurança | ||
Nível de proteção | IP68 | ||
Peso | 880g ± 5％（10M） | ||
Instruções de ligação | tipo separado（quatro fios):Vermelho:transdutor+、branco： transdutor-、azul，preto: sensor de temperatura（MF58） ；tipo separado（Três fios):Vermelho:transdutor+、Azul: sensor de temperatura+、Preto：Linha comum－ ； | ||
Curva de admissão | Diagrama da estrutura do produto | ||
|
| ||
Aplicação de medição de nível ultrassônico:
In Ultrassônico não contacto Medição de nível, o sensor emite pulsos ultrassônicos na direção do meio, que os reflete de volta.O tempo decorrido da emissão à recepção dos sinais é proporcional ao nível no tanque. Os sensores ultrassônicos são ideais para aplicações padrão simples, tanto para líquidos e para sólidos.
Circuito de direção:
