Phw-1m-b
Piezohannas
PHW-1M-B
Transdutor ultrassônico subaquático de aço inoxidável 1MHz para a medição do fluxo
Parâmetros técnicos:
Itens | Parâmetros técnicos | Imagem | |
Nome | 1MHz transdutor ultra-sônico subaquático |
| |
Modelo | Ph.W-1M-B | ||
Frequência | 1MHz ±.5% | ||
Distância de detecção | 0.05～3m | ||
LMPedance paralelo mínimo | 120Ω ± 20.％ | ||
1750pf ± 20.％@ 1khz. | |||
Sensibilidade | driving.voleado：24 V.、Distância:0.3m、Eco amplitude.:500 mv. | ||
-40～+ 80 ℃ | |||
≤ 10.Quilos ou. 1Mpa. | |||
(BeamWidth.) Largura de feixe de meio poder@ -3db:3.5°10%， Ângulo agudo:8.2 ° ±.10% | |||
Material habitacional | 316L | ||
uso | |||
Veja o desenho da estrutura do produto para detalhes | |||
Nível de proteção | IP68. | ||
Peso | 320g ± 5.% (comprimento do fio::1m） | ||
Instruções de ligação | Vermelho: transdutor +, branco: transdutor -, preto: fio blindado; (Sensor de temperatura é opcional) | ||

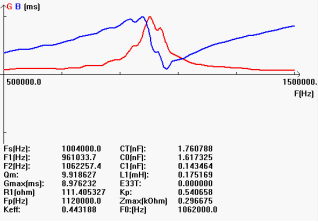

Curva de admissão | Diagrama da estrutura do produto | ||
|
| ||
Diagrama de bloco de transdutor ultra-sônico:
Diagrama esquemático do sensor de temperatura (Modelo: mf58_502f3470):
Instrução do cabo integrado:
1. Instrução de transdutor: interface (3PIN, terminal 2.54mm)
Vermelho: transdutor +
Branco: Transdutor -
Preto: blindagem
Instrução 2.Cable de sensor de temperatura: interface (3PIN, terminal 2.0mm)
Vermelho e preto são fiação do sensor de temperatura
Tipo dividido: Cabo padrão 10M, com cada 50m adicional de cabo, a atenuação do sinal é 6dB
Instruções de fiação de três núcleos:
Vermelho: transdutor +
Azul: sensor de temperatura +
Preto: público-
Instruções de fiação de quatro núcleos:
Vermelho: transdutor +
Amarelo: transdutor-
Azul, preto: sensor de temperatura
Aplicação de fluxômetro ultra-sônico:
Medidores de fluxo de água ultra-sônica medem a velocidade do fluido que passa através do tubo usando o ultra-som para medir o fluxo volumétrico. Em um medidor de fluxo líquido ultrassônico em tempo de trângulo, um sinal ultrassônico é transmitido na direção do fluido fluido a jusante, e então outro sinal é transmitido contra o fluido fluido a montante. Em sua forma mais básica, o tempo para o pulso sônico viajar a jusante é comparado ao tempo para o pulso para viajar a montante. Usando este tempo diferencial, a velocidade do fluido a seguir é calculada. Em seguida, o medidor calcula a vazão volumétrica no tubo usando esta velocidade fluida. Além disso, a medição da energia BTU pode ser derivada da taxa volumétrica e da diferença de temperatura entre as pernas quentes e frigidas. Os metros ultra-sônicos de braçadeira podem medir a água de fora do tubo, disparando pulsos de som através das paredes do tubo, tendo assim flexibilidade de aplicação e tornando-os adequados para medições de fluxo de água em tubos grandes.
