PHW-200-AS

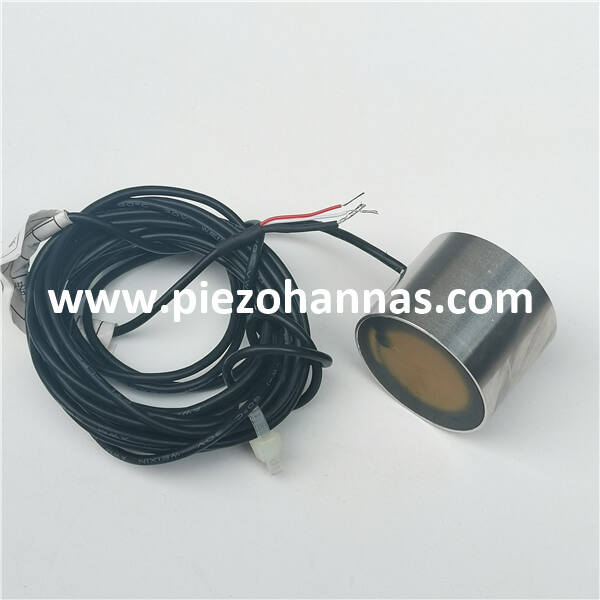

Transdutor ultrassônico subaquático de aço inoxidável de 200khz para o medidor de vazão ultra-sônico
Parâmetros técnicos:
Itens | Parâmetros técnicos | Imagem | |
Nome | Transdutor ultra-sônico subaquático de 200khz |
| |
Modelo | Ph.C-200-AS. | ||
Frequência | 200k.Hz ±.5% | ||
Distância de detecção | 0.60～100m | ||
LMPedance paralelo mínimo | 3000Ω ± 20.％ | ||
1200pf ± 20.％@ 1khz. | |||
Sensibilidade | Sem carga D.riving.voleado:：200 Vpp.、Distância:0.7m、 Amplitude: 200 mV | ||
-10～+50 ℃. | |||
(BeamWidth.) Widt Half-Power Beam Width@ -3db:16.7°10%， Ângulo agudo40°10% | |||
Material habitacional | 304 | ||
uso | Finder do intervalo submarino | ||
Veja o desenho da estrutura do produto para detalhes | |||
Nível de proteção | IP68. | ||
Peso | 62g ± 5.% (comprimento do fio：2.5m） | ||
Instruções de ligação | Branco: Transdutor +, preto: transdutor -; | ||
Curva de admissão | Diagrama da estrutura do produto | ||
|
| ||
Diagrama de bloco de transdutor ultra-sônico:
Diagrama esquemático do sensor de temperatura (Modelo: mf58_502f3470):
Instrução do cabo integrado:
1. Instrução de transdutor: interface (3PIN, terminal 2.54mm)
Vermelho: transdutor +
Branco: Transdutor -
Preto: blindagem
Instrução 2.Cable de sensor de temperatura: interface (3PIN, terminal 2.0mm)
Vermelho e preto são fiação do sensor de temperatura
Tipo dividido: Cabo padrão 10M, com cada 50m adicional de cabo, a atenuação do sinal é 6dB
Instruções de fiação de três núcleos:
Vermelho: transdutor +
Azul: sensor de temperatura +
Preto: público-
Instruções de fiação de quatro núcleos:
Vermelho: transdutor +
Amarelo: transdutor-
Azul, preto: sensor de temperatura
