PH1000-2008
Piezohannas
PH1000-2008
1MHz transdutor ultrassônico subaquático para medidor de fluxo líquido ultrassônico
O propósito principal:
Para medição de fluxo de água
Medir com precisão curtas distâncias com líquidos
Característica:
Tamanho pequeno, fácil de instalar
Sensibilidade, baixa vibração residual, banda larga, alta precisão dos testes
Tempo de uso longo
Parâmetros técnicos:
Nome | Especificação | Item | Especificação |
Tipo de Produto | Transdutor de medição de líquidos | Valor de resistência Z (ω)- na água | 100Ω ± 30% |
modelo de produto | Ph1000-2008 | Tensão máxima de acionamento onda de impulso （proporção de serviço 2%) | 300V |
Frequência do transdutor F (KHz) | 1,00 MHz ± 3% | temperatura operacional (℃) | 4 ~+70 ℃ |
largura de banda △ f （subaquática ）6db | ± 10% | Temperatura de armazenamento (℃) | -30 ~+90 ℃ |
Vibração residual do transdutor | ˂ 30μs | nota de impermeabilização | IP68 |
sensibilidade geral (v) recebimento e envio (0db = 3vp-p8pulsesL = 85mm) |
> 1.0V |
Material da concha |
Polisulfona |
ângulo de feixe ° (-3dB) | 6 ° | Especificação de cabo | Fio de escudo único 35cm |
Capacitância eletrostática (PF) | 1300pf ± 20% | resistência à corrosão | Ácido fraco resistente a alcalina |
Peso (G) | 14g/pc | ||
Observação | O tamanho da estrutura do transdutor pode ser personalizado de acordo com as necessidades do usuário. | ||

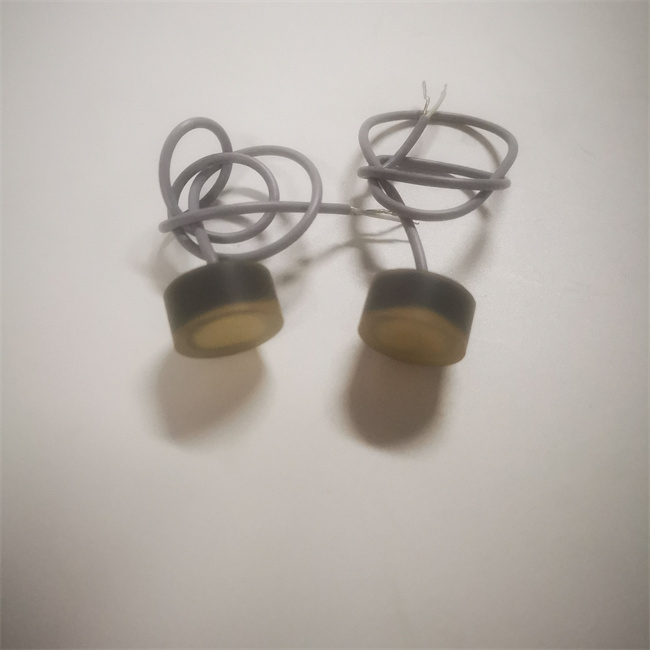

Imagem:
Dimensão do esboço:
Curva de impedância:
Sensibilidade:
