PH1000-01
Piezohannas
PH1000-01

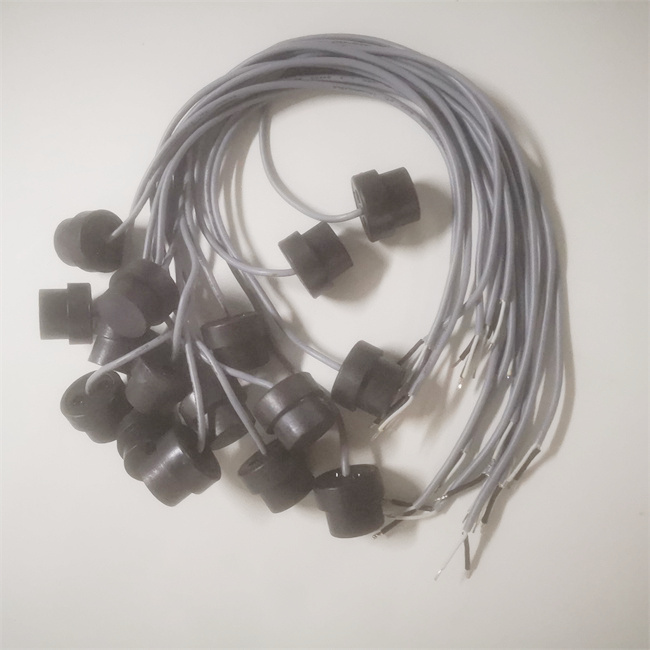

Transdutores de fluxo ultrassônico de 1MHz para medição de fluxo
1.O objetivo principal:
Usado para medição de fluxo de água
Medição precisa com líquido a distâncias curtas
2.Features:
Tamanho pequeno, fácil de instalar
Alta sensibilidade, pequena vibração residual, banda larga, precisão do teste
longa vida profissional
3. Parâmetros técnicos:
Nome | Especificação | Item | Especificação |
Tipo de Produto | Transdutor de medidor de fluxo ultrassônico | valor de resistênciaZ (Ω) | 200Ω ± 30% |
modelo de produto | Ph1000-01 | Tensão máxima de acionamento | 300V |
Cerâmica piezoelétricaFRequisito f (khz) | 1,00MHz ± 2% | Temperatura de operação(℃) | 4 ~+50 ℃ |
Frequência do transdutorf (khz) | 1,00 MHz ± 3% | temperatura de armazenamento(℃) | -30 ~+80 ℃ |
largura de banda △ f（embaixo da agua） | ± 10% | nota de impermeabilização | IP68 |
Vibração residual do transdutor | ˂ 30μs | Material da concha | PPS（sulfeto de polifenileno） |
sensibilidade geral(V) (0db = 3vp-p 8pulses l = 80mm) |
> 200mv |
Especificação de cabo |
Fio de escudo único 40cm |
ângulo de feixe °(-3db) | 6 ° | resistência à corrosão | Ácido fraco resistente a alcalina |
Capacitância eletrostática (PF) | 1200pf ± 20% | peso(g) | 16g/PC |
Observação | TamanhodoA estrutura do transdutor pode ser personalizada de acordo com as necessidades do usuário. | ||
4. Curva de imposto:
5. Teste de sensibilidade
