PH40F03510B
Piezohannas
PH40F03510B
Introdução:
PH40F03510Bo sensor ultra-sônico tem as funções do transmissor e do receptor. Ele'o tipo da escala longa do S.A., geralmente pode ser usado para o rangefinder ultra-sônico, sensor ultra-sônico para non-contact deteta objetos, o sensor ultra-sônico da distância, o sensor nivelado líquido ultra-sônico, etc. Se você tem quaisquer perguntas para outras aplicações, contatar-nos por favor para detalhes
Parâmetros técnicos:
Modelo | PH40F03510B |
Freqüência ressonante Center(quilohertz) | 40KHz±2.0Khz |
Largura de faixa | 3.0Khz |
Distância da deteção | 0.35~10m |
Pontos cegos | <0.35m |
Feixe do ângulo de lançamento (- ângulo 6dB cheio) | 12±2° |
Sensível | -76acta do DB |
Capacidade eletrostática | 3000PF±20% |
Impedância paralela do mínimo | 180Ω±30% |
Tensão de funcionamento máxima (pulso - ciclo de dever de 2%) | 1800Vp-p |
Temperatura de funcionamento | - 20 ~70℃ |
Temperatura de armazenamento | - 40 ~85℃ |
Nível da proteção | IP65 |
Tamanho (diâmetro * altura, milímetros) | Φ62x72 |
A instalação | Reparado com parafuso |
Material do caso | PVC |
Comprimento de cabo | 3M (pode ser personalizado) |
Peso | 800g |
Foto:
![YUQWX] $Z {EZDOADIFCPE13.png](http://a0.leadongcdn.com/cloud/ikBqnKjlRikSkrjqkjin/YUQWX-Z-EZ.png "YUQWX]$Z{EZDOADIFCPE13.png")

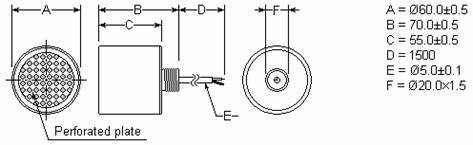

Dimensão do esboço:
![] 1 [F)} 8} (%T7S6MS0] 7T1A6.png](http://a0.leadongcdn.com/cloud/inBqnKjlRikSkrjqnjin/1-F-T7S6MS.png "]1[F)}8}(%T7S6MS0]7T1A6.png")
Circuito do teste:
Caraterísticas de sensores ultra-sônicos:
1.Tamanho e de pouco peso pequenos
2.Sensibilidade elevada e pressão sadia elevada
3.Consumo das baixas energias
4.Confiabilidade elevada
Caraterístico:
1.Solid escudo do pacote (ABS ou liga de alumínio)
2.Installation expediente (parafuso M20*1.5)
Aplicação:
1.Posicionar a posição
2.Medida da aproximação
3.Medida do tráfego
4.Evitando obstáculos
