CH-10
Piezohannas
CH-10
Medidor de calibre de espessura ultra-sônica digital para chapa metálica
1.Especificações:
Itens | Parâmetros técnicos |
Modo | CH-10. |
Exibição | 4 dígitos, 10 mm LCD |
Princípio operacional | Ultra-sônico |
Faixa de medição (métrica / imperial) | 1,5 ~ 200 mm / 0.06 ~ 8 polegadas |
Indicação da bateria | Indicação de baixa bateria |
Tubos de aço do limite inferior | Determinado pelo transdutor |
Bloco de calibração. | Incluído |
Resolução | 0,1 mm |
Precisão | ± (0,5% n + 0,2) |
Condições de funcionamento | Temperatura: 0 ~ 40 ° C, umidade: <85% RH |
Fonte de energia | 4 x 1,5 V AA (UM-3) Bateria |
Dimensions | 160 x 68 x 32 mm (5,5 x 2,8 x 1,2 polegada) |
Peso | Cerca de 208 g (não incluindo baterias) |
3. Características:
* Grande faixa de medição e alta resolução. Com alta emissão de energia e banda larga que recebe sensibilidade, o medidor pode corresponder a sondas de diferentes freqüências. Isso torna mais fácil medir a superfície áspera, até mesmo ferro fundido. É amplamente utilizado em quase todos os tipos de indústrias.
* Aplicável para medir a espessura de muitos materiais, e. g. Aço, ferro fundido, alumínio, cobre vermelho, latão, zinco, vidro de quartzo, polietileno, PVC, ferro fundido cinza, ferro fundido nodular.
* Utilizou o exclusivo circuito de micro-computador LSI e base de tempo de cristal para oferecer medição de alta precisão e tempo de medição rápida.
* Desligamento automático para conservar a energia.
Seleção de material:
Código | Material |
CD01. | Aço |
CD02. | Ferro fundido |
CD03. | Alumínio |
CD04. | Cobre vermelho |
CD05. | Latão |
CD06. | Zinco |
CD07. | Vidro de quartzo. |
CD08. | Polietileno. |
CD09. | PVC |
CD10. | Ferro fundido cinzento |
CD11. | Ferro fundido nodular |
Xxxx. | Velocidade de som |
4. Acessórios padrão:
1. Unidade principal
2. 5mф8 sensor padrão
3. Agente de acoplamento
4. Carregando o caso
5. Manual de operação
5. Acessórios opcionais:
1. Sonda de material fino de 6m φ6 mm: faixa de medição (aço): 1.0 ~ 50,0 mm Temperatura de operação: -10 ~ 60 ° C
2. 5m φ12 mm de sonda de alta temperatura: faixa de medição (aço): 1,0 ~ 225,0 mm (temperatura normal) Faixa de medição (aço): 4.0 ~ 100,0 mm (alta temperatura) Temperatura de funcionamento: -10 ~ 300 ° C
3. Sonda de superfície curva

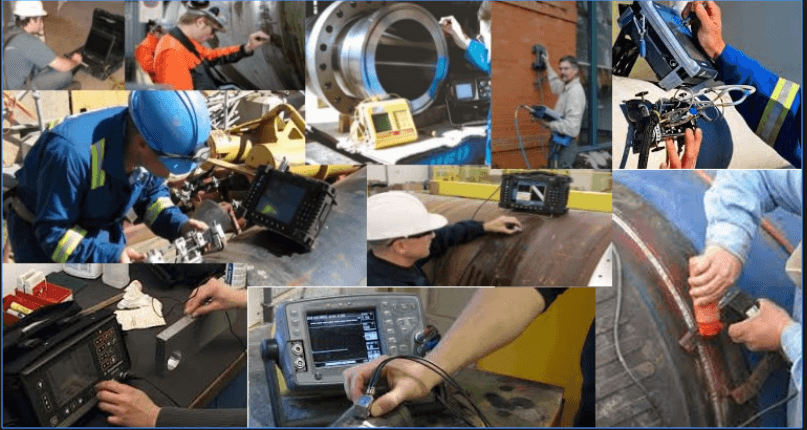

6. Aplicação de teste não destrutivo:O campo de testes não destrutivos (NDT) é um campo interdisciplinar muito amplo que desempenha um papel crítico em assegurar que os componentes estruturais e os sistemas executem sua função de maneira confiável e econômica. Técnicos e engenheiros de NDT definem e implementam testes que localizam e caracterizam condições materiais e falhas que poderiam causar colisão, reatores para falhar, trens para desviar, encanamentos para explosão, e uma variedade de eventos menos visíveis, mas igualmente preocupantes. Esses testes são realizados de uma maneira que não afeta o uso futuro do objeto ou material. Em outras palavras, a NDT permite que partes e material sejam inspecionadas e medidas sem danificá-las. Como permite a inspeção sem interferir no uso final de um produto, a NDT fornece um excelente equilíbrio entre o controle de qualidade e a relação custo-eficácia. De um modo geral, a NDT se aplica a inspeções industriais.7. Aplicação.Imagem:
