PH50116
Piezohannas
PH50116
1.Specifications:
Dimensões:
diâmetro:50.2milímetro
altura:116.9milímetro
freqüência ressonante (fr): 20 ±1 kHertz
resistência ressonante (ro):máximo10 Ω
capacidade (cp):nF± 13.2 10.0%
Largura de faixa (Δf):⊃3;1 quilohertz
Resistência de isolação (R): ⊃3; 2000 MΩ com 2000VDC
atmosfera de teste: 23±3℃ 40 ~ 70%rh.
Franco e Ro: Analisador da impedância HP-4194
medidor do RCL: 1khz, 1vrms
tensão: 3000 Vp-p
corrente: 2ap-p

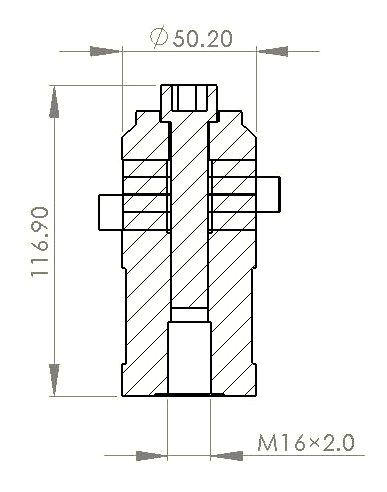

2.Drawing:
Estão aqui alguns tamanhos regulares para transdutores cerâmicos piezoeléctricos para a soldadura
dimensão (milímetros)diameter*length | freqüência | capacidade | impedância | resistência de isolação(MΩ) | potência |
50*120 | 20±2 | 13000±10% | ≤20 | ≥2000 | 2000 |
50.2 *116.9 | 20±1 | 15000±10% | ≤20 | ≥2000 | 1000 |
20±1 | 8000±10% | ≤20 | ≥2000 | 500 | |
30±1 | 3500±10% | ≤20 | ≥2000 | 200 | |
61*161.8 | 15±0.5 | 14000±15% | ≤20 | ≥2000 | 2000 |
51*165.4 | 15±0.5 | 10.2nF± 10.0% | ≤20 | ≥2000 | 2000 |
Se este o transdutor não pode cumprir suas exigências, dizer-nos por favor que seu tamanho, nossa fábrica pode aceitar a personalização
